高級工程師必備:時間繼電器接線圖及工作原理圖
2017/8/18 11:25:43??????點擊：
工程師:時間繼電器接線圖及工作原理圖
時間繼電器工作原理
在交流電路中通常采用空氣阻尼型時間繼電器,利用空氣通過小孔節(jié)流的原理來獲得動作的。它由電磁系統(tǒng)、機構和觸點三部分組成。 具體的過程如下：
當線圈通電時，銜鐵及托板被鐵心吸引而瞬時下移，使瞬時動作觸點接通或斷開。但是活塞桿和杠桿不能透光石跟著銜鐵一起下落，經過一段時間之后，火撒感下降到位置，便通過杠桿推動觸點，是動斷觸點斷開，動呵觸點閉合。從線圈通電到觸點完成動作，這段時間就是繼電器的時間。時間可以根據螺釘調節(jié)空氣室進氣孔大小來改變，繼電器依靠恢復彈力作用而復原。

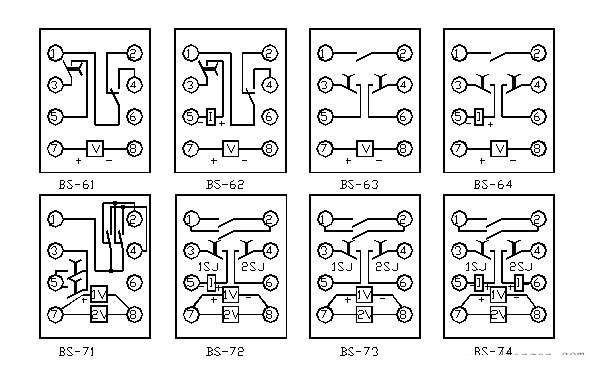

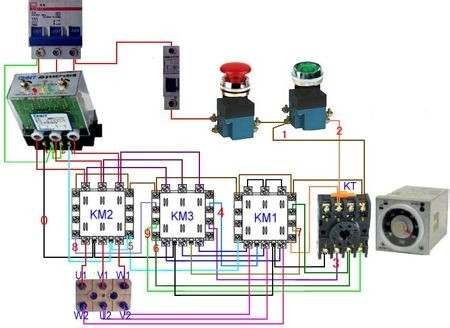

時間繼電器接線圖
時間繼電器的接線方法有幾種，控制接線、工作控制、功能理解、負載接線、工作原理等不同的影響因素接線的方法不一樣，時間繼電器一般都是專業(yè)的人事咋把弄，如果是外行的人，很容易被一串串的數字弄昏頭的。
